DDS6607导轨式单相电表带485-浙江拓强电气有限公司

更新：2015-10-18 16:16:10 点击：

产品介绍

一、概述

DDS6607单相电子式电能表采用美国ADI 公司的单相电能计量芯片ADE7755和先进的SMT及波峰焊接工艺，根据用户实际用电状况所设计、制造的新型仪表。本仪表全部技术指标符合GB/T17215.321-2008级静止式交流有功电度表》及IEC62053-21国际标准的要求。

二、功能与特点

1、具有双向计量有功电能的功能，LCD显示或计度器显示总电量；

2、 具有红外通讯和RS-485通讯接口（可选），可远程方便地对电能表进行抄表拉闸管理；

3、可设置或回抄：总电量、仪表常数、表地址、表密码等参数；

4、 CPU芯片内部具有看门狗系统，使数据更安全可靠，停电数据长久保存（连续停电可保存10年以上）；

5、互相隔离的电源，分别为CPU、计量部分及RS485接口提供可靠的工作电源。

6、通讯规约

按《多功能电能表通信规约Multi-function watt-hour meter communication protocol》 DL/T 645—2007中华人民共和国电力行业标准执行。

三、规格和主要技术参数

1、型号规格

2、基本误差限

注：Ib标定电流，Imax最大电流。

3、起动

在参比电压，参比频率及COSφ=1.0的条件下，负载电流为0.004Ib(1级)或0.005Ib(2级)仪表应能连续计量电量。

4、潜动

电压回路加额定电压的115%，电流线路中无电流时，在规定时间内仪表的测试输出不应产生多于一个的脉冲。

5、电压范围

正常工作电压：0.9Un-1.1Un

极限工作电压：0-1.15Un

6、功耗

电压线路≤2W和10VA

电流线路≤0.6VA

7、气侯条件

正常工作温度： -10℃ +45℃

极限工作温度： -25℃ +55℃

存贮和运输温度：-25℃ +70℃

8、重量：0.8kg

9、外型尺寸：168mm×108 mm×58 mm

四、主要结构及工作原理

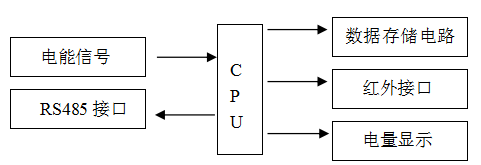

1、工作原理框图

2、工作原理

电能表由分压器取得电压采样信号，分流器、互感器取得电流采样信号，经乘法器得到电压电流乘积信号，再经频率变换产生一个频率与电压电流乘积成正比的计数脉冲，同时通过CPU处理把电量等相关信息进行存储和显示，可通过红外或RS485通讯接口把信息读出。
